JK系列礦用局部通風機

?

　　高效節能低噪聲的JK系列礦用局部扇風機（簡稱局扇）是根據冶金、有色、黃金、化工、建材和核工業等各類非煤礦山局部通風的需要設計的，適用于各種規格斷面的井巷掘進通風、采場和電耙道引風、無底柱分段采礦法進路通風、其它局部通風以及某些輔助通風。也可用于隧道施工、地下工程施工等需要用風筒通風的場合通風。

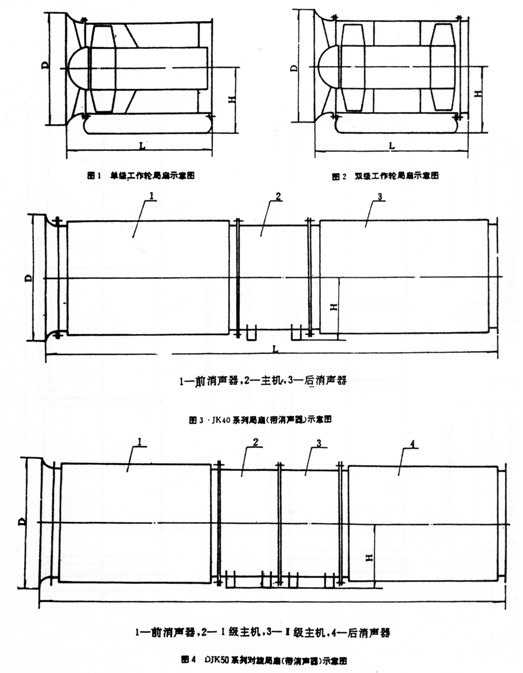

　 JK系列局扇的設計，綜合考慮了各類局部通風作業面所需的排塵排煙風量、風筒送風距離、常用風筒規格、風阻值，以及礦井內的使用條件等。JK系列局扇分為單級工作輪JK-1NO.(參見圖1)、雙級工作輪JK-2NO.（參見圖2）和對旋運轉DJK等三類。JK40系列局扇（帶前、后消聲器）的機構參見圖3，DJK系列對旋局扇（帶前、后消聲器）的結構參見圖4。其中JK40系列局扇和DJK50系列對旋局扇可以直接安裝在巷道底板上，也可以懸掛安裝在巷道的幫壁上或頂板下。
　 JK系列局扇具有以下特點：
　 （1）運轉效率高。單級和雙級工作輪全壓效率分別在92%和83%，對旋型全壓效率為85%，比遠JF系列局扇提高20～30%，具有明顯的節電效果。
　 （2）規格齊全，適應性強。局扇的風量和全壓的值有各種不同的組合，送風距離從80米到600米不等（串聯運用送風距離可達1200米以上），可滿足用戶各種不同的需要。
　 （3）體積較小，重量較輕，移動靈活方便。在其性能與JF系列局扇基本相同時，體積減小20～30%，重量減輕20～30%。
　 （4）噪聲較低。在空曠場合實測1№4局扇的噪聲不超過85dB(A)。如果用戶對局扇的噪聲有特殊要求，我公司可配套消聲器，請在訂貨時做出說明。

JK系列高效節能低噪聲礦用局扇主要技術參數

局扇型號

電機功率
(kw)

風量
（m3/s）

全壓
（Pa）

最小風
筒直徑
（mm）

送風
距離
（m）

重量
(kg)

外形尺寸

D

L

H

JK58-1NO.3

1.5

0.9～1.4

928～575

300

80

51

390

486

230

JK58-1NO.3.5

3

1.5～2.4

1263～752

350

150

74

450

562

260

JK58-1NO.4

5.5

2.2～3.5

1648～1020

400

200

115

520

649

290

JK58-1NO.4.5

11

3.1～5.0

2093～1295

450

300

135

585

728

320

JK58-2NO.4

11

2.2～3.5

2923～1811

400

400

130

520

877

290

JK55-2NO.4.5

11

3.0～5.2

2276～1275

450

300

140

543

704

375

JK55-1NO.5

11

4.2～6.6

1726～1324

450

200

135

600

535

400

JK56-1NO.3.15

2.2

1.4～2.1

853～588

300

80

53

374

634

193

JK56-1NO.4

4

2.1～3.4

1275～981

400

150

96

477

682

240

JK67-1NO.4.5

7.5

2.6～4.2

2256～1177

400

250

145

540

760

270

JK67-2NO.4.5

11

2.8～4.3

3237～1471

400

400

195

540

860

270

JK67-1NO.5.25

28

4.0～6.3

3776～2648

500

600

420

620

1364

310

JK40-1NO.5.5

5.5

4.3～5.1

533～475

550

120

720

653

3800

336

JK40-1NO.6.5

11

7.1～8.4

884～663

650

140

742

772

3800

396

JK40-1NO.7

15

8.8～10.5

1025～769

700

140

795

830

4100

425

JK40-1NO.7.5

22

10.9～12.9

1177～883

750

150

824

890

4100

455

JK40-1NO.8

30

13.2～15.6

1339～1005

800

150

848

950

4350

485

DJK50-NO.5.5

2×5.5

4.8～5.8

1182～515

550

180

948

653

3800

336

DJK50-NO.6.5

2×11

7.9～9.5

1651～719

650

200

1120

772

3800

396

DJK50-NO.7

2×15

9.9～11.9

1915～834

700

200

1207

830

4100

425

DJK50-NO.7.5

2×22

12.2～14.6

2198～957

750

220

1293

890

4100

455

DJK50-NO.8

2×30

14.8～17.8

2501～1089

800

220

1340

950

4350

485
